Устройство пушки

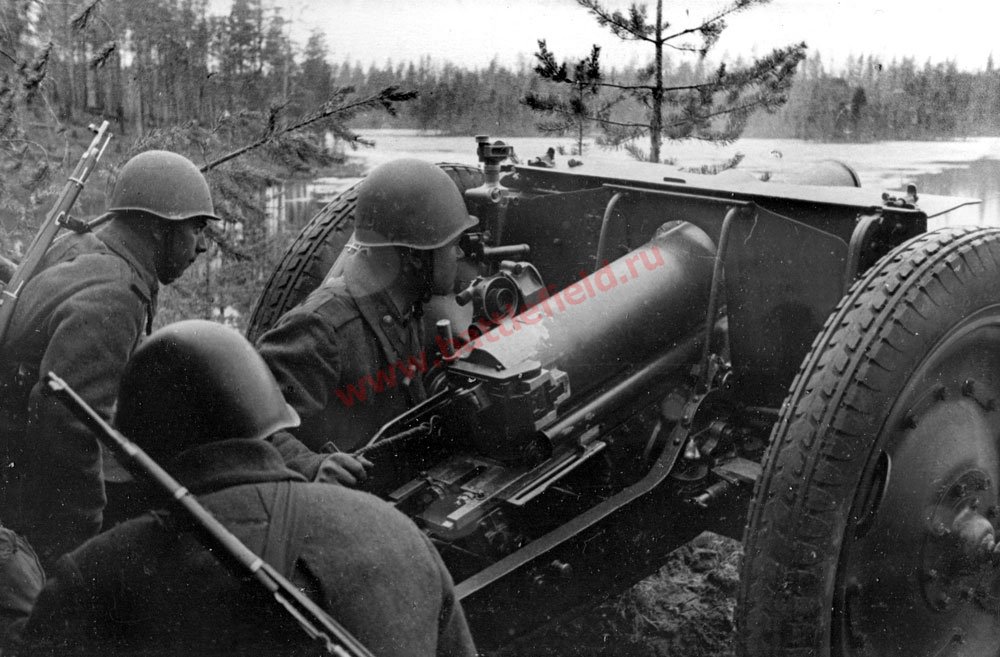

76-мм полковая пушка обр.1927 ...

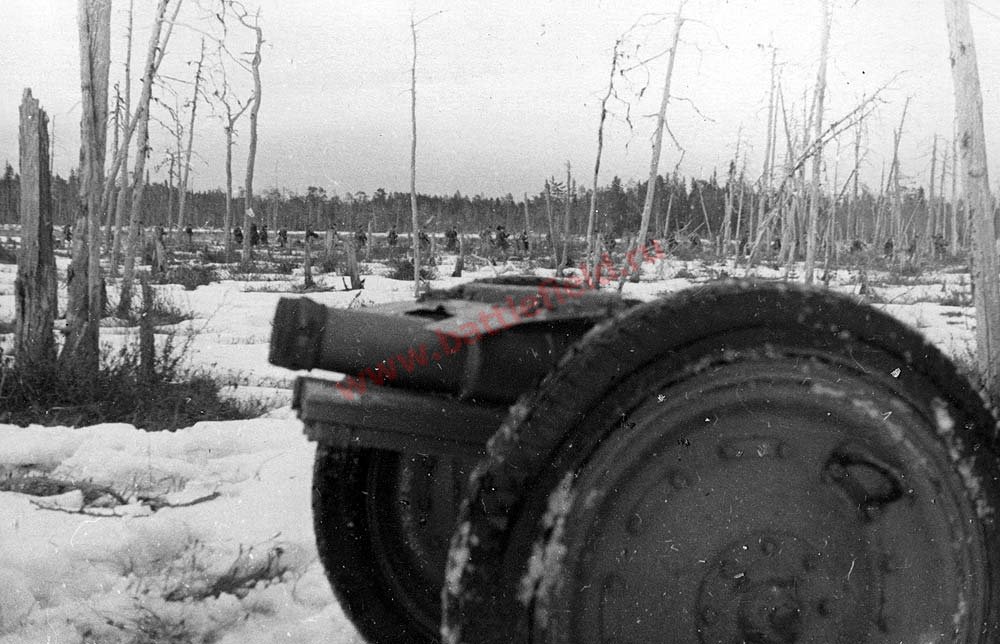

76-мм полковая пушка обр.1927 ...

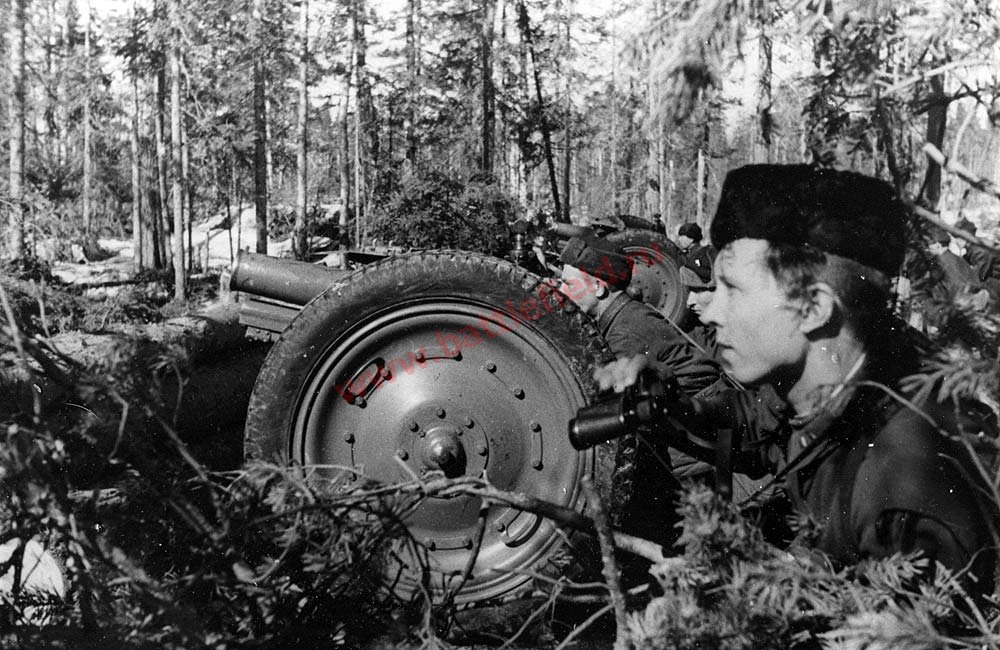

76-мм полковая пушка обр.1927 ...
Политинформация на позиции 76-...

76-мм полковая пушка образца 1927 года имела два типа ствола: скрепленный и моноблок. Скрепленный ствол состоял из трубы, кожуха, скрепляющего кольца и надульника. Кожух надет на трубу в горячем состоянии. Ствол-моноблок представлял собой трубу, все габариты которой равны габаритам скрепленного ствола. По внешнему виду ствол-моноблок отличался от скрепленного ствола только наличием радиуса закругления в месте перехода к утолщенной части. Затвор поршневой, одинаковый для обоих типов ствола.

Люлька являлась основанием качающейся части орудия и служила для помещения в ней салазок со стволом и для направления их движения при откате. Салазки служили для закрепления в них ствола и помещения противооткатных устройств.

Подъемный механизм имел два зубчатых сектора. Поворотный механизм червячного типа, поворот ствола осуществлялся перемещением лобовой части станка по боевой оси.

Станок однобрусный, подрессоренный четырьмя винтовыми цилиндрическими пружинами, выключающимися при стрельбе.

Боевая ось стальная. Средняя часть ее (лопасть) двутаврового сечения. Лопасть в горизонтальной плоскости изогнута по дуге для облегчения работы поворотного механизма.

Колеса лафета деревянные или металлические. Деревянное колесо имело металлическую шину и прикрепленную к ней резиновую грузошину. Дисковое металлическое колесо КПМ-76-27 также имело резиновую грузошину.

Щит состоял из подвижного и неподвижного щитов. К неподвижному щиту шарнирно крепились верхний и нижний щиты.

Пушка имела передки образца 1930, 1938 и 1942 годов. Орудийный передок образца 1930 года имел деревянные колеса с грузошинами. Подрессоривание осуществлялось четырьмя винтовыми пружинами. Орудийный передок образца 1938 года имел деревянные колеса с грузошинами или дисковые КПМ-76-27. Подрессоривание осуществлялось двумя пластинчатыми рессорами. Орудийный передок образца 1942 года имел металлические колеса. Все три образца передков имели одинаковое количество лотков (по 6) и патронов (6 - 4 =24).

76-мм полковая пушка образца 1927 г. имела зарядные ящики образца 1930 г. и образца 1938 г. Зарядный ящик образца 1930 г. имел деревянные колеса с грузошинами. Подрессоривание осуществлялось винтовыми пружинами. Зарядный ящик образца 1938 г. имел деревянные или металлические колеса (КПМ-76-27). В обоих типах зарядных ящиков в переднем ходе было 6 лотков и 24 патрона, а в заднем - 8 лотков и 32 патрона. Итого 58 патронов на ящик.

76-мм полковая пушка образца 1927 г. устарела еще до принятия ее на вооружение. Малый угол возвышения +25° был атавизмом XIX века, когда основным снарядом была шрапнель. Кроме того, баллистические данные 76-мм пушки образца 1927 г. оставляли желать лучшего в случае дальности стрельбы, а главное, плохой бронепробиваемости. До появления кумулятивных снарядов пушка образца 1927 г. могла бороться только с легкими танками. Мал был и угол горизонтального наведения.

ТТХ ПУШКИ ОБР. 1927 Г.
Калибр, мм 76,2
Длина ствола, клб 16,5
Масса орудия в боевом положении (с металл. колесами), кг 903-920
Масса откатных частей, кг 275
Углы ВН, град. -5,6 +24,5
Угол ГН, град. ±2°25'
Начальная скорость снаряда, м/с 387
Скорострельность, выстр/мин 10-12
Скорость возки по шоссе (на метал. колесах), км/ч 25
Расчет, чел. ?
БРОНЕПРОБИВАЕМОСТЬ СНАРЯДА БР-350А.
Угол60°90°
100 м 28 34
500 м 25 31
1000 м 23 28
1500 м 21 26
2000 м 20 24
БОЕПРИПАСЫ ДЛЯ 76-ММ ПОЛКОВОЙ ПУШКИ ОБР.1927 Г.
ВЫСТРЕЛСНАРЯДЗАРЯД
ИндексМасса, кгИндексМасса, кгДлина, клбМасса ВВ, кгВзрывательИндексМасса, кг
ОСКОЛОЧНЫЕ ФУГАСНЫЕ
УОФ-353М ? ОФ-350М ? ? ? ? 4/1 0,5
УО-353АМ ? О-35OА ? ? ? ? 4/1 0,5
УФ-353 ? Ф-354 ? ? ? ? 4/1 0,5
УФ-353Ф ? Ф-354Ф ? ? ? ? 4/1 0,5
УОФ-353М ? ОФ-343 ? ? ? ? 4/1 0,5
БРОНЕБОЙНЫЕ КАЛИБЕРНЫЕ
УБР-353А ? БР-350А 6,3 4,2 0,155 (тротил) МД-5, МД-7 4/1 0,5
УБР-350Б ? БР-350Б ? ? ? ? 4/1 0,5
УБР-353СП ? БР-350СП 6.5 2.3 нет нет 4/1 0,5
БРОНЕБОЙНЫЕ ПОДКАЛИБЕРНЫЕ
нет
БРОНЕПРОЖИРАЮЩИЕ (КУМУЛЯТИВНЫЕ)
УБП-353А ? БП-353А ? ? ? ? 4/1 0,5
УБП-353М ? БП-350 ? ? ? ? 4/1 0,5
КАРТЕЧЬ И ШРАПНЕЛЬ
УШ-353 ? Ш-354 ? ? ? 22 сек 4/1 0,5
УШ-353 ? Ш-354 ? ? ? Д 4/1 0,5
УШ-353Т ? Ш-354 ? ? ? Т-6 4/1 0,5
УШ-Р2-353 ? Ш-361 ? ? ? Т-3УГ 4/1 0,5
ЗАЖИГАТЕЛЬНЫЕ
нет
ДЫМОВЫЕ
нет

Прекрасное, удобное размещение предлагается в гостиницах тюмени, да и цены там нормальные.

Источники: Энциклопедия вооружений КиМ
А.Широкорад "Энциклопедия отечественной артиллерии", 2000

Литература по теме:

А.Широкорад "Артиллерия в Великой Отечественной войне"
