50-мм ротный миномет обр. 1941 г

Печать
Автор: Валерий Потапов
Впервые опубликовано 23.09.2005 14:37
Последняя редакция 04.10.2011 13:55
Материал читали 25231 человек

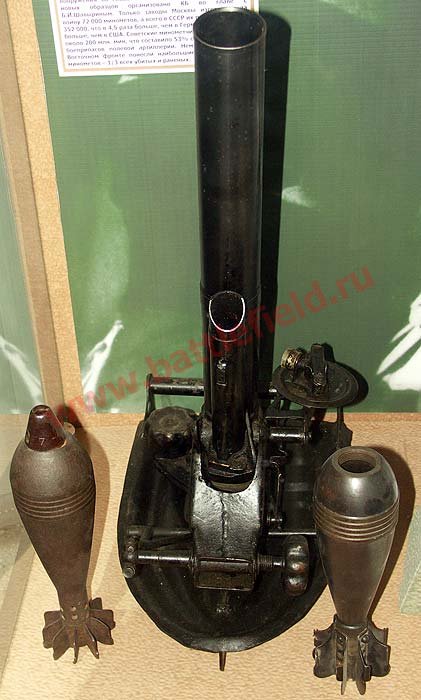

50-мм ротный миномет обр. 1941 г. был создан в СКБ под руководством конструктора В. Н. Шамарина. По своей компоновке он напоминает немецкий 50-мм миномет образца 1936 г. Миномет Шамарина собран по так называемой "глухой схеме" (т.е. когда все части миномета смонтированы на опорной плите) и снабжен дистанционным краном с отводом газов вверх. Плита миномета штампо-сварная мембранного типа. К плите крепились три сошника.

Лафет миномета состоял из двух частей: нижней, соединяющейся с подпятником опорной плиты и вращающейся вокруг подпятника, и верхней, качающейся вокруг шарнирного соединения с нижней частью лафета.

Стволу могло придаваться только два фиксированных угла возвышения: +50° и +75°. Придание этих углов возвышения производилось с помощью ползуна, надетого на трубку газоотвода и двигавшегося вдоль него.

Снизу к лафету присоединялась уравновешивающая пружина, передними концами опиравшаяся на плиту и поддерживавшая лафет.

Угол горизонтального наведения без перестановки плиты до 16°. Вес миномета в боевом положении около 10 кг. Скорострельность 30 выстр./мин.

В походе и в бою миномет образца 1941 года переносился в людском вьюке или на руках за рукоятку плиты или за поводок поворотного механизма. На минометах, выпускавшихся с конца 1942 года, на стволе имелась кожаная ручка для переноски миномета в руках. Вес миномета в походном положении на людском вьюке около 12 кг, благодаря чему он без труда переносился одним человеком.

Стрельба из миномета ведется самонаколом. Боекомплект и баллистика 50-мм миномета образца 1941 года был абсолютно идентичен таковым у минометов образца 1938 и 1940 гг, и состоял из осколочной стальной шестиперой мины 0-822 и осколочной чугунной четырехперой мины 0-822А.

Хотя 50-мм минометы были самой массовой системой минометного вооружения в РККА (по состоянию на 1 июня 1941 года в армии числилось около 24 тысяч таких минометов), их значение в ходе войны быстро снижалось. Дальность действительного огня, составлявшая всего несколько сотен метров, заставляла их расчеты сближаться с противником на предельно малые дистанции. А это, в свою очередь, приводило к демаскировке огневой позиции и быстрому уничтожению даже обычным стрелковым оружием. Крайне низкой была также эффективность 50-мм осколочных мин.

По этим причинам, а также с учетом весьма значительного количества в войсках высокоэффективных 82-мм батальонных минометов, в 1943 году было окончательно принято решение о снятии 50-мм ротных минометов с производства и с вооружения Красной Армии. Большое их количество было изъято из действующей армии, и лишь в партизанских формированиях их использовали вплоть до окончания войны.

ТТХ 50-ММ МИНОМЕТА ОБР. 1941 Г.
Параметр обр.1941
Калибр, мм 50
Длина канала, мм 728
Масса миномета, кг 10
Углы ВН, град. +50° +75°
Угол ГН, град. ?
Нач. скорость мины, м/с 97
Дальность стрельбы макс., м 800
Скорострельность, выстр/мин ~30
Расчет, чел. 2
БОЕПРИПАСЫ ДЛЯ 50-ММ РОТНЫХ МИНОМЕТОВ ОБР.1938, 1940 и 1941 ГГ.
Индекс Тип Масса, кг Масса ВВ, кг Взрыватель Число стабилизаторов
ОСКОЛОЧНЫЕ, ФУГАСНЫЕ
О-822 Осколочная 0,922 0,09 М-50 6
О-822А Осколочная 0,862 0,09 МП 4
ЗАЖИГАТЕЛЬНЫЕ
нет
ДЫМОВЫЕ
нет
ОСВЕТИТЕЛЬНЫЕ
нет

Источники: "50-мм миномет образца 1941 года. Краткое руководство службы", 1943
"Техника и Вооружение" №3, 2000;
В.Шунков "Оружие Красной Армии", 1999
