Илы против "Панцеров"

Печать
Впервые опубликовано 01.10.2005 01:43
Последняя редакция 17.01.2016 19:17
Материал читали 23341 человек

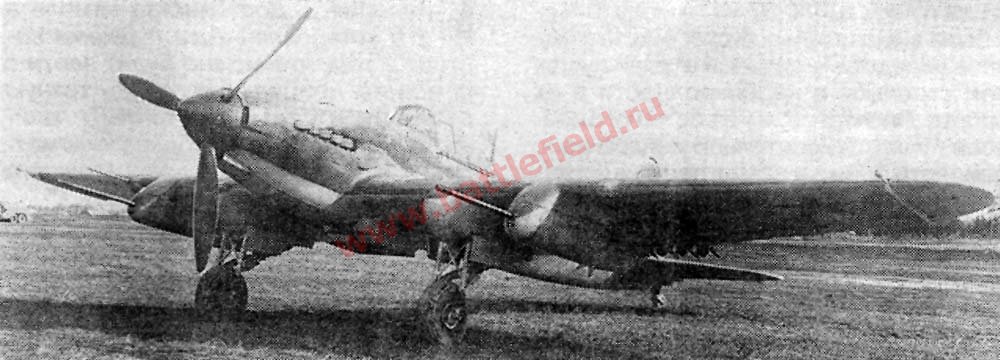

Ил-2 АМ-38 с пушками ШФК-37

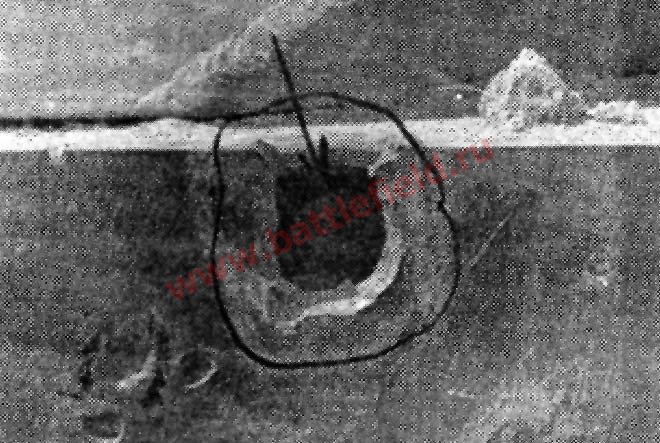

Пробоина в бортовой броне сред...

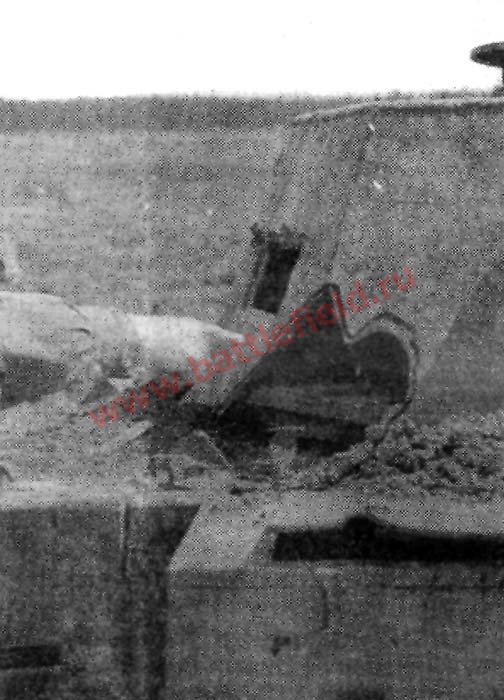

Сквозной пролом в броне башни ...

В конце декабря 1942 года в 688-й шап 228-й шад 16-й ВА для прохождения войсковых испытаний поступили 8 одноместных штурмовиков Ил-2 постройки авиазавода №18 с мотором AM-38, вооруженных, помимо двух крыльевых пулеметов ШКАС, двумя 37-мм авиационными пушками конструкции ОКБ-15 Б.Г.Шпитального ШФК-37 (Шпитальный фюзеляжно-крыльевая калибра 37 мм). Девятый Ил-2 с пушками ШФК-37 прибыл в полк лишь 18 января 1943 года и в войсковых испытаниях участия не принимал.

Штурмовики Ил-2 с пушками ШФК-37 принимали участие в боевых действиях авиаполка с 27.12.42 по 23.01.43 под Сталинградом при ликвидации немецкой окруженной группировки в полосе 65-й армии генерал-лейтенанта П.И.Батова. Боевые действия велись с полевых аэродромов сх. "Пролетарий", затем станицы Качалинская.

Задание на постройку такого самолета С.В.Ильюшин получил еще весной 1941 года. Однако, в связи с сильной загруженностью ОКБ работами по серийному Ил-2 АМ-38 и дефектов пушки ШФК-37, выявившихся в ходе эксплуатации, Ил-2, вооруженный такими пушками, был построен заводом № 18 лишь к концу июня 1941 года, а все необходимые летные испытания штурмовика проведены к 8 июля.

Ввиду непоставки в срок наркоматом вооружения снарядов к ШФК-37 начальник 3-го Управления опытного строительства ГУ ВВС КА военный инженер 1-го ранга П.И.Матаев только в конце августа разрешил начальнику НИП АВ ВВС КА п-ку Шевченко принять Ил-2 с ШФК-37 для производства полигонных испытаний, после чего в течение двух недель (в период с 1 по 15 сентября) вооружение нового штурмовика было благополучно испытано стрельбой на земле и в воздухе.

Государственные испытания Ил-2 с ШФК-37 с целью выявления его летных данных проводились в НИИ ВВС КА с 23 сентября по 12 октября 1941 года. Всего по программе испытаний (ведущий инженер - военинженер 3-го ранга Холопов, ведущий летчик - майор Стадник) было выполнено 24 полета с общим налетом 10 часов 6 мин.

Большие габаритные размеры пушек ШФК-37 и магазинное питание (емкость магазина 40 снарядов) определили их размещение в обтекателях под крылом самолета Ил-2. Из-за установки на пушке большого магазина ее пришлось сильно опустить вниз относительно строительной плоскости крыла (оси самолета), что не только усложнило конструкцию крепления пушки к крылу (пушка крепилась на амортизаторе и при стрельбе перемещалась вместе с магазином), но и потребовало сделать для нее громоздкие с большим поперечным сечением обтекатели. Вес пушки с установкой на самолете Ил-2 составлял 302,5 кг. Помимо пушек и пулеметов, в состав вооружения штурмовика входили 8 ракетных орудий РС-82. Бомбы только в перегрузку - до 200 кг.

Госиспытания показали, что летные данные Ил-2 с крупнокалиберными авиапушками ШФК-37, по сравнению с обычным серийным одноместным Ил-2 с пушками ШВАК или ВЯ, заметно снизились. Самолет стал более инертным и сложным в технике пилотирования, особенно на виражах и разворотах на малой высоте. На больших скоростях ухудшилась маневренность. Летчики жаловались на значительные нагрузки на рули при выполнении маневров. Тем не менее, результаты летных испытаний нового штурмовика были признаны в целом удовлетворительными.

При нормальном полетном весе 5864 кг максимальная скорость у земли не превышала 373 км/ч, на высоте 2400 м - 409 км/ч. Время подъема на высоту 1000 м - 2,12 мин, на высоту 2500 м - 5,36 мин. Посадочная скорость -146 км/ч. Разбег - 515 м, пробег на посадке - 535 м. Максимальная скоростная дальность полета (0,9Vmax) составляла 582 км, на наивыгоднейшей скорости полета - 728 км.

Темп стрельбы ШФК-37 по данным полигонных испытаний в среднем равнялся 169 выстрелам в минуту при начальной скорости снаряда около 894 м/с. В боекомплект пушки входили бронебойно-зажигательные трассирующие БЗТ-37 и осколочно-зажигательные трассирующие ОЗТ-37 снаряды.

Эффективность действия ШФК-37 по броне различным боеприпасом
Боеприпас Броня Угол встречи Дистанция Пробитие брони
БЗТ-37 30 мм (твердость по Бринелю 3,15) 45° не более 500 м выдавливание брони по своему калибру и глубокая вмятина. Существенное заброневое действие
15-16 мм (твердость по Бринелю 2,62) не более 60° Да
50 мм (твердость по Бринелю 3,3) не более 5° не более 200 м Да
ОЗТ-37 не более 15 мм (твердость по Бринелю 2,62) не более 1-2° не более 200 м Да

Проведенные стрельбы с воздуха из пушки ШФК-37 по трофейной немецкой бронетехнике показали, что снаряд БЗТ-37 обеспечивал поражение немецких легких танков типа Pz.38(t) Ausf С и Pz.ll Ausf F с дистанций до 500 м с любого направления и при любых углах планирования. Причем попадание снарядов в эти танки давало проломы брони и сквозные пробития через оба борта корпуса танков. Поражение же средних немецких танков типа StuG III Ausf E и Pz.lll Ausf G, а также танка Pz.38(t) Ausf E с усиленным бронированием с толщиной брони на бортах до 30 мм обеспечивалось снарядом БЗТ-37 с дистанций не более 500 м, но при углах планирования не более 30°. При этом атаку танков этих типов необходимо было производить в бок колонны или вдоль нее с хвоста, ведя стрельбу по борту или по задней части корпуса и башни танков.

На испытаниях из 33 прямых попаданий в средний танк Pz.III Ausf G и легкие танки Pz.II Ausf F и Pz.38(t) Ausf С имели место только 24 пробоины, из которых 17 пробоин оказались в броне толщиной 30 мм, один рикошет от 16-мм брони, когда угол встречи снаряда с броней составил 75-80°, и остальные пробоины - в 15-16-мм броне. При этом 51,5% попаданий снарядов пушки ШФК-37 по среднему танку и 70% попаданий по легкому танку выводили их из строя.

Попадания 37-мм снарядов в ролики, колеса и другие детали ходовой части танков наносили им существенные разрушения, как правило, выводящие танк из строя.

В отчете по полигонным испытаниям пушек ШФК-37 на самолете Ил-2 особо отмечалось, что летный состав должен быть хорошо натренирован в ведении прицельного огня короткими очередями (2-3 снаряда в очереди) по малоразмерным целям типа отдельный танк, автомашина и т.д. То есть для успешного применения Ил-2 с пушками ШФК-37 летчик-штурмовик должен был иметь отличную стрелковую и летную подготовку. Дело в том, что прицельная стрельба из пушек ШФК-37 на самолете Ил-2 была в значительной степени затруднена вследствие сильной отдачи пушек при стрельбе и несинхронности в их работе. Последнее, из-за большого разноса пушек относительно центра масс самолета, а также вследствие недостаточной жесткости крепления пушечной установки, приводило к тому, что штурмовик при стрельбе испытывал сильные толчки, "клевки" и сбивался с линии прицеливания, а это в свою очередь, с учетом недостаточной продольной устойчивости Ила, приводило к значительному рассеиванию снарядов и резкому снижению (примерно в 4 раза) точности стрельбы. Стрельба же из одной пушки была совершенно невозможной. Штурмовик сразу же разворачивался в сторону стреляющей пушки так, что ввести поправку в прицеливание не представлялось возможным.

Тем не менее, общий вывод по испытаниям состоял в том, что "штурмовик Ил-2 с пушками ШФК-37 является эффективным средством борьбы с немецкими легкими и средними танками". Рекомендовалось построить небольшую серию таких самолетов для проведения войсковых испытаний и сформировать в полках специальные группы летчиков-штурмовиков, обученных прицельной стрельбе из крупнокалиберных пушек с Ил-2 по наземным целям и натренированных для борьбы с немецкими танками.

В свете вышеизложенного не может не вызвать недоумения письмо С.В. Ильюшина (№ 1229 от 22.09.41 г.), которое последний, не дожидаясь официального окончания государственных летных испытаний Ил-2 с ШФК-37, направил на имя И.В.Сталина. В этом письме С.В.Ильюшин докладывал буквально следующее:

"На самолет Ил-2 в августе с.г. мною были установлены 2 пушки 37 мм конструкции Шпитального с запасом снарядов 40 штук на пушку, а весь запас снарядов 80 штук. Самолет с этими пушками прошел Государственные испытания в НИПАВ ГУ ВВС. Стрельба с самолета Ил-2 из этих пушек производит сильное впечатление мощностью огня и точностью попадания. Это уже настоящая летающая артиллерия...

...Достоинство самолета Ил-2 с установленными пушками состоит в том, что можно будет вести с самолета прицельную, очень точную стрельбу, и к тому же стрельбу начинать с дистанции 3-х и более километров, когда вражеские войска нашего самолета не видят и не слышат...

...Предлагаю поручить заводу №1 оборудовать два авиаполка самолетов Ил-2 пушками 37 мм типа конструкции Шпитального по 2 пушки на самолет с запасом снарядов по 40 штук на пушку".

Налицо явное желание главного конструктора выдать желаемое положение дел за действительное.

После обсуждения предложения С.В.Ильюшина 26 ноября 1941 г. вышло Постановление ГОКО о постройке на заводе №18 войсковой серии Ил-2 с ШФК-37 в количестве 20 машин.

Ввиду сильной загруженности ОКБ и серийного завода налаживанием бесперебойного производства "Илов" на новом месте в Куйбышеве постройка войсковой серии Ил-2 с пушками ШФК-37 затянулась до сентября 1942-го. при этом вместо 20 было построено только 9 машин (то есть всего 10 самолетов этого типа, включая один опытный "Ил"), которые после проведения летчиком-испытателем Е.Н.Ломакиным заводских испытаний и были направлены под Сталинград в состав 228-й шад 16-й ВА Донского фронта.

Отметим, что имеющиеся данные штаба ВВС Западного фронта позволяют сделать вывод о том, что опытный Ил-2 с ШФК-37 в ноябре-декабре 1941 года принимал участие в боевых действиях под Москвой в составе 312-го шап 47-й сад по программе войсковых испытаний и получил отрицательную оценку. "Летный состав и ведущие сильно возражают против постановки на Ил-2 двух 37-мм пушек...", - отмечалось в одном из докладов командира 312-го шап. Однако официальных данных о результатах боевого применения Ил-2 с ШФК-37 под Москвой найти пока не удалось.

За все время войсковых испытаний на фронте под Сталинградом Ил-2 с ШФК-37 совершили 75 боевых самолето-вылетов с общим напетом 68 часов 42 минуты, выполняя задания совместно с "Илами", вооруженными пушками ВЯ и ШВАК. Боевые вылеты выполнялись как без сопровождения, так и в сопровождении истребителей. Один Ил-2 с ШФК-37 был сбит над целью, второй - подбит (сел на вынужденную на линии фронта на нейтральной полосе и ввиду невозможности эвакуации был уничтожен бомбами). Остальные машины получили повреждения. От начала и до конца войсковых испытаний прошли только два "Ила", которые выполнили 44 боевых вылета.

Штурмовики действовали главным образом по самолетам на аэродромах и автотранспорту противника. В отдельных случаях - по огневым точкам на поле боя, ДЗОТам, бронемашинам и танкам. Общий расход боеприпасов составил: к пушкам ШФК-37 - 2255 снарядов, к пулеметам ШКАС - 26840 патронов, PC-82 - 523, фугасных авиабомб типа ФАБ-100 - 107, осколочных авиабомб типа АО-25 - 87.

Атаки наземных целей производились с планирования под углами 25-30° с высот 1300-1000 м. По донесениям летчиков огнем пушек ШФК-37 было уничтожено 2 танка, 4 самолета на аэродромах, около 50 автомашин, один склад с боеприпасами и 2 зенитные батареи. Кроме того, летчиками наблюдались попадания в 3 танка, 4 самолета, 14 автомашин и 1 бронемашину, недостоверность поражения целей подтвердить не могли.

Средний расход боекомплекта к пушкам ШФК-37 за один самолето-вылет составил 37,6%. Это, с одной стороны, говорит о том, что целей, достойных для пушек ШФК-37, в боевых вылетах было мало, а с другой стороны, указывает на недостаточную эффективность стрельбы с самолета Ил-2 из такой пушки по малоразмерным целям.

За время войсковых испытаний отмечалось несколько случаев применения ШФК-37 по воздушным целям, но все они были неудачными.

В течение всего времени испытаний пушки ШФК-37 работали ненадежно - средний процент настрела боекомплекта, приходящийся на один отказ, составил всего 54%. То есть почти каждый второй вылет на боевое задание Ил-2 с пушками ШФК-37 сопровождался отказом хотя бы одной из пушек. Ведение же прицельной стрельбы из одной пушки было практически невозможным. Кроме того, малый запас продольной устойчивости и усложнение техники пилотирования самолета Ил-2 с пушками ШФК-37 в сочетании с недостаточной жесткостью крыльевых пушечных установок и сильной отдачей самих пушек при стрельбе приводили к тому, что строевые летчики в одной прицельной очереди могли использовать не более 2-3-х снарядов. Максимальная же бомбовая нагрузка штурмовика составляла всего 200 кг. Все это существенно снижало боевую ценность нового штурмовика.

Оценки показывают, что в реальных условиях боев летчик с хорошей летной и стрелковой подготовкой на Ил-2 с ШФК-37 мог обеспечить вероятность поражения немецкого среднего танка типа Pz.III G в одном заходе (атака сбоку, угол планирования 25-30°, дистанция открытия огня 300-400 м) порядка 0,04-0,02, а бронетранспортера типа Sd Kfz 250 - около 0,09-0,06. То есть для гарантированного уничтожения на поле боя одной единицы бронетехники вермахта необходимо было выделять, как минимум, два десятка бронированных "Илов". В результате установка пушек ШФК-37 на самолет Ил-2 у большинства строевых летчиков поддержки не нашла.

В заключение "Доклада о войсковых испытаниях на боевое применение самолетов Ил-2 АМ-38, вооруженных 37-мм пушками конструкции ОКБ-15" (отв. исполнители - Белякин, Никитин, Лорчен-ко), указывалось, что:

"1. Самолеты Ил-2 с пушкой ШФК-37, испытание на боевое применение не дали должной эффективности в связи с недоработкой пушек, невозможностью ведения прицельного огня по точечным цепям, большим рассеиванием снарядов и ухудшением маневренности самолета.
2. Считать необходимым иметь на вооружении ВВС КА самопеты Ил-2 с пушками 37 мм, обеспечивающими безотказную работу пушечных установок и ведение прицельного огня, не допуская ухудшения летных качеств серийного самолета Ил-2..."

В итоге Ил-2 с ШФК-37 в крупномасштабное серийное производство запущен не был.
