Описание конструкции Т-34

Печать
Автор: Евгений Болдырев
Впервые опубликовано 20.09.2005 21:05
Последняя редакция 27.10.2011 12:30
Материал читали 41600 человек
<< Пред. страница - Страница 7 из 7 - След. страница

Электрооборудование

Электрооборудование было выполнено по однопроводной схеме. Напряжение 24 и 12В. Источники: генератор ГТ-4563А мощностью 1 кВт, четыре аккумуляторные батареи 6-СТЭ-128 емкостью 128 А.ч каждая. Потребители: электростартер СТ-700, электромотор поворотного механизма башни, электромотор вентилятора, контрольные приборы, аппаратура внешнего и внутреннего освещения, электросигнал, умформер радиостанции и лампы ТПУ.

Средства связи

На Т-34 устанавливалась коротковолновая приемо-передающая симплексная телефонная радиостанция 9-Р (на танках первых выпусков 71-ТК-З), имевшая возможность принимать телеграфные немодулированные сигналы. С 1943 года Т-34 начали оснащаться модернизированной радиостанцией 9-РМ с расширенным диапазоном.

На танках ранних выпусков внутренняя связь обеспечивалась танковым переговорным устройством ТПУ-2 или ТПУ-3 довоенного образца. Позже все танки Т-34 обеспечивались переговорным устройством ТПУ-3-бисФ.

Источники: "Средний танк T-34. Альбом конструкций", НКТП, 1941;
"Танк T-34. Руководство службы", Воениздат, 1941;
"Танк T-34. Руководство", Воениздат, 1944;
Бронеколлекция №3, 1999;
И.Шмелев "Танк T-34", Техника и вооружение №11-12, 1998;
J.Magnuski "Wozy bojowe", LWP, Warsawa, 1985;
S.Zaloga, J.Grandsen "T-34 in action"

Литая «улучшенная» башня. Обра...
Схема бронирования танка А-34
Установка пулемета без бронема...
Моторно-трансмиссионное отделе...
Моторно-трансмиссионное отделе...
Приборы наблюдения Т-34: ПТ-4-...
Траки Т-34: 550-мм гладкий; 50...
Различные типы литой шестигран...
Прямоугольные топливные баки: ...
Место стрелка-радиста Т-34
Место механика-водителя Т-34
Корма танков: образца 1940-194...
Буксирные крюки: образца 1941,...
Ведущее колесо, ленивец с обре...
Литая башня
Сварная башня
Корпус T-34 образца 1940 г.
Корпус T-34 образца 1940 г.
Крышка моторного отделения T-3...
Расположение внутренних топлив...

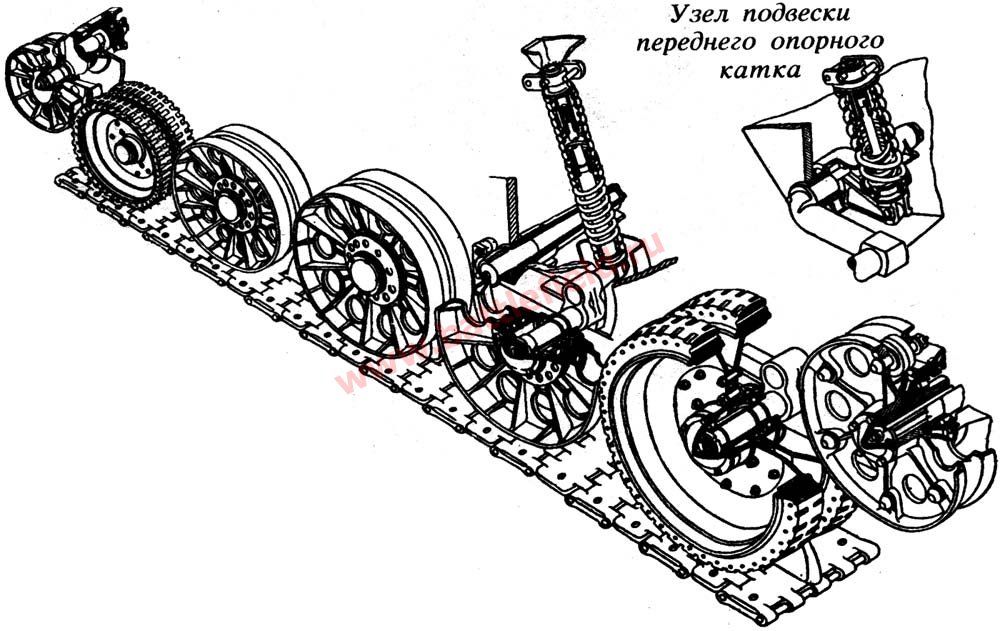

Ходовая часть танка Т-34
t34_73

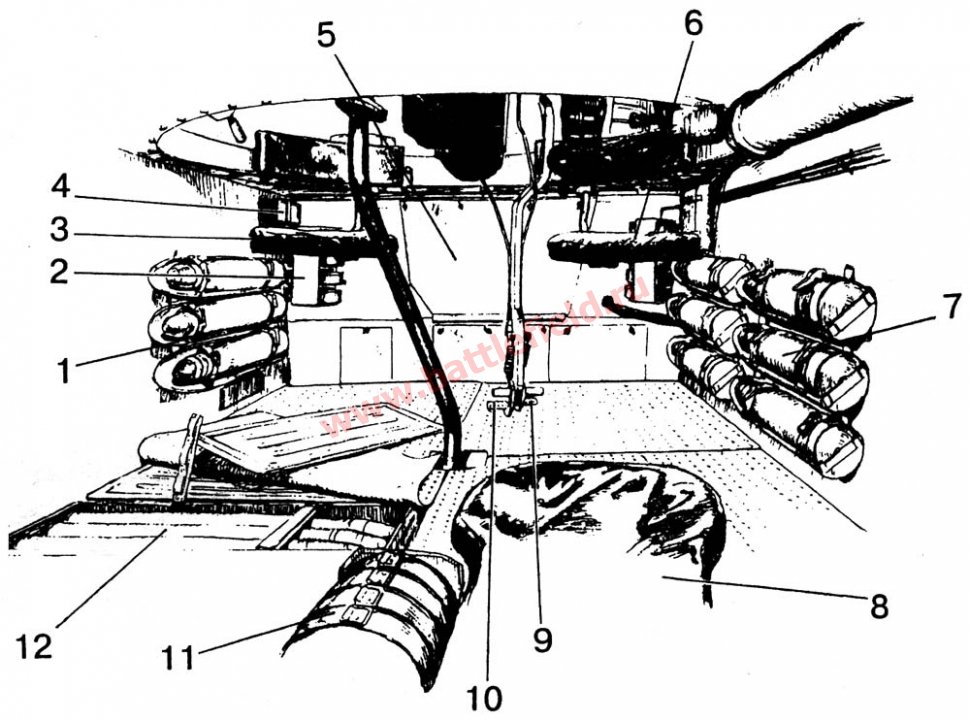

Боевое отделение Т-34

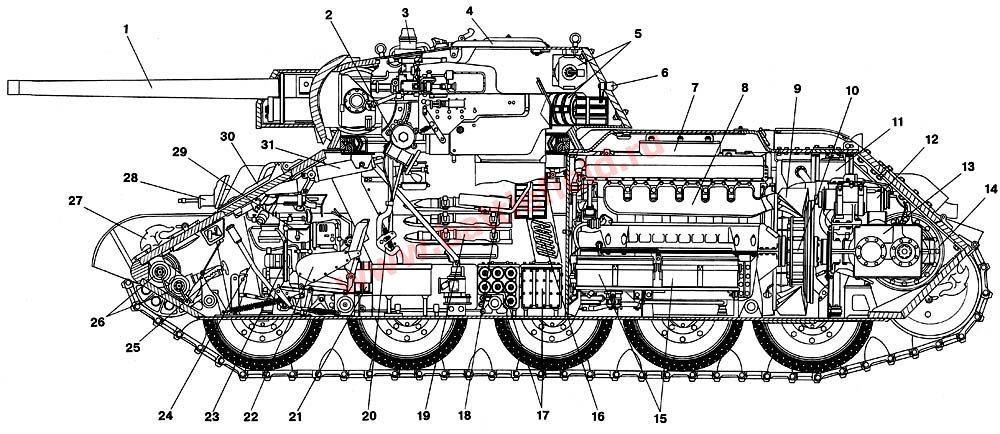

t34_71

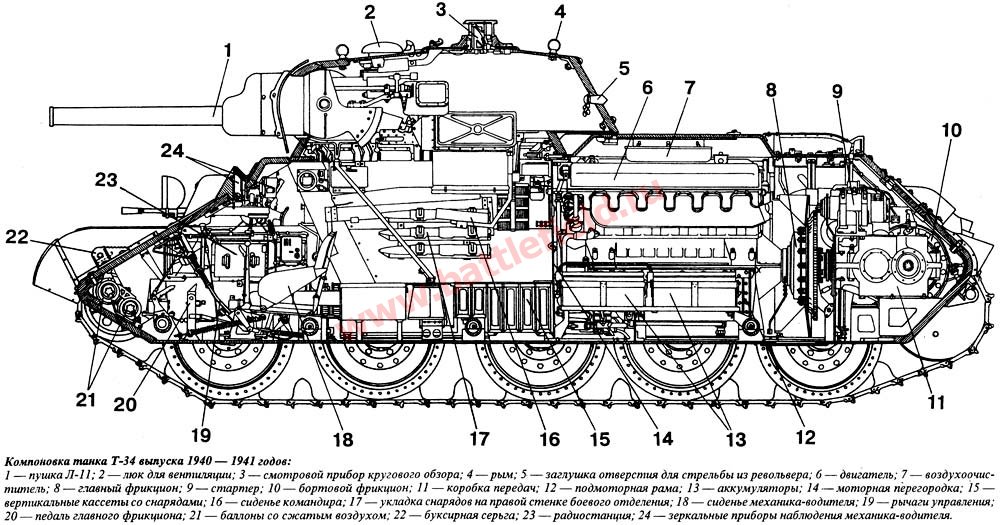

t34_69

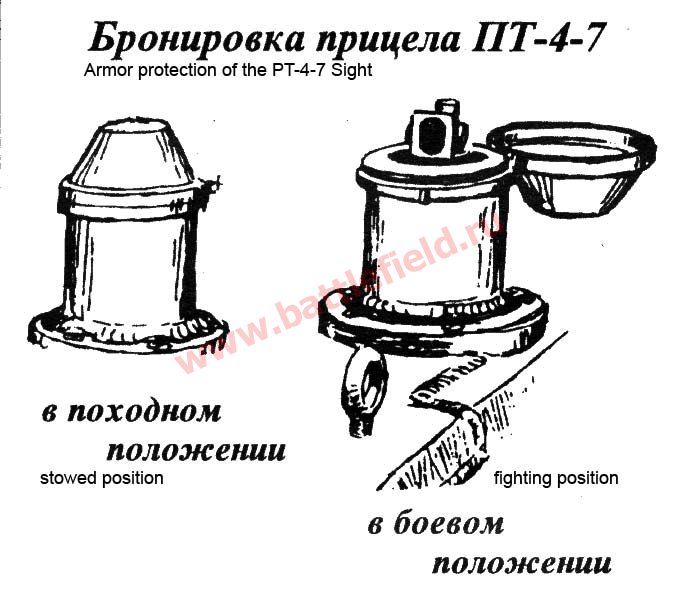

t34_57
Особенности Т-34 производства ...

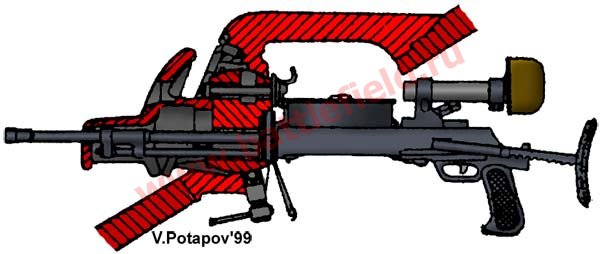

Установка лобового пулемета ТД
Штампованная башня Уралмаша. 1...
Отличительные особенности танк...
Особенности Т-34 завода №112 «...

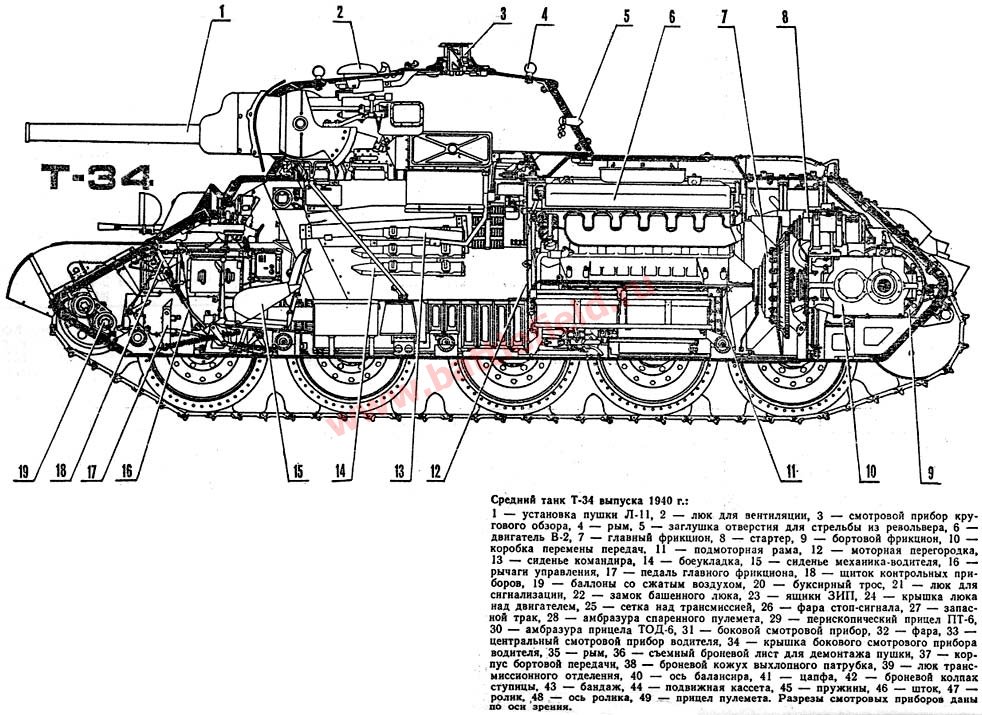

t34_27
Схема бронирования T-34-76 обр...

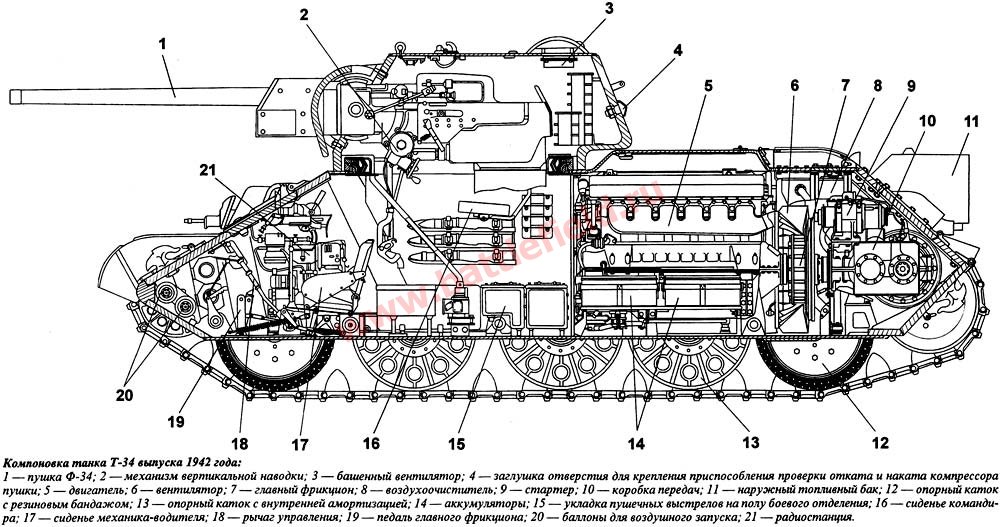

Компоновка Т-34 образца 1941 г...

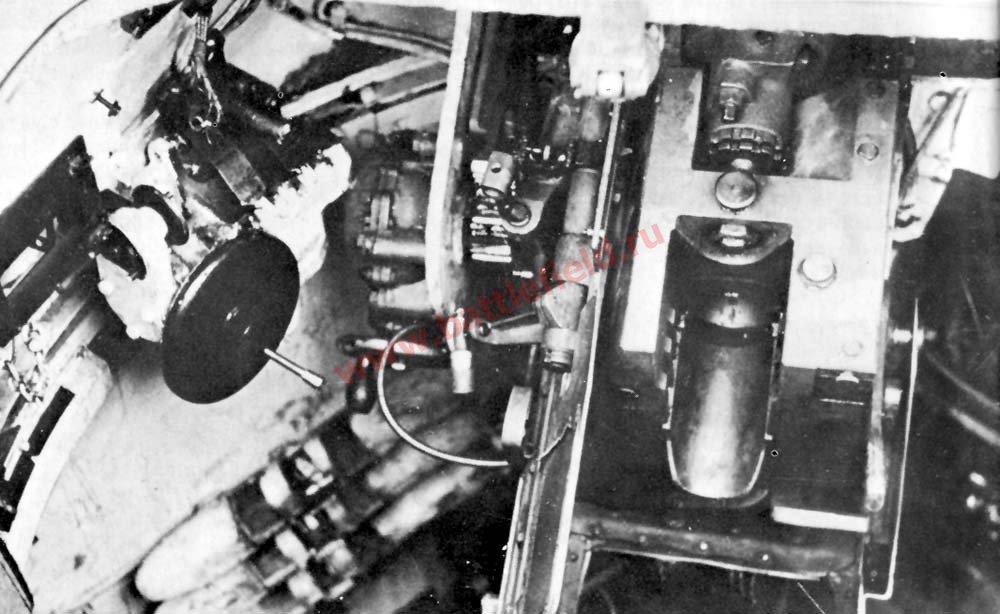

t34_07

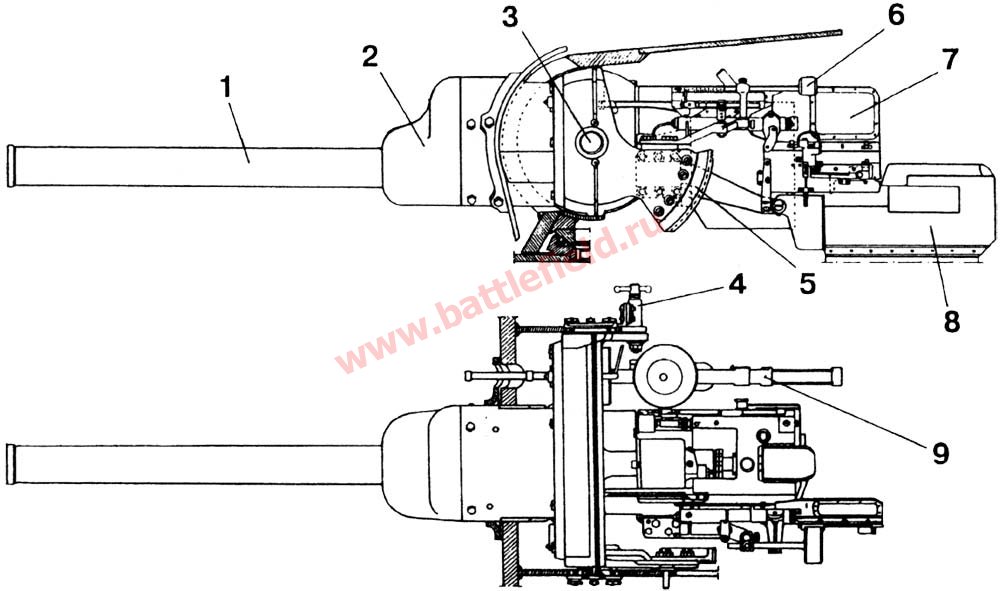

76-мм танковая пушка Л-11

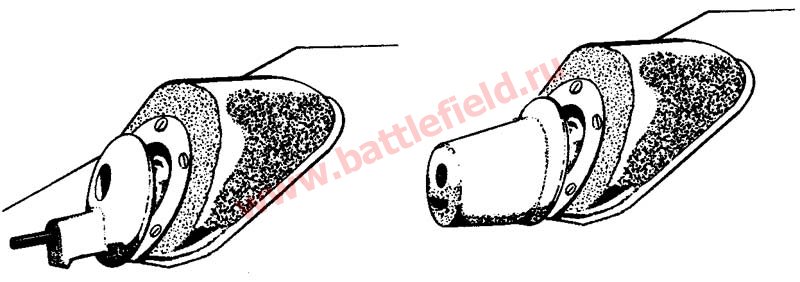

Стандартная маска курсового пу...

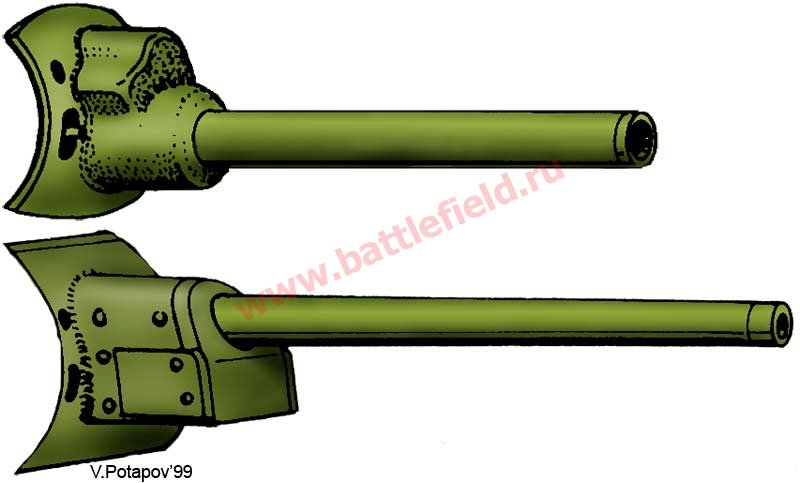

Пушки Л-11 и Ф-34 с масками

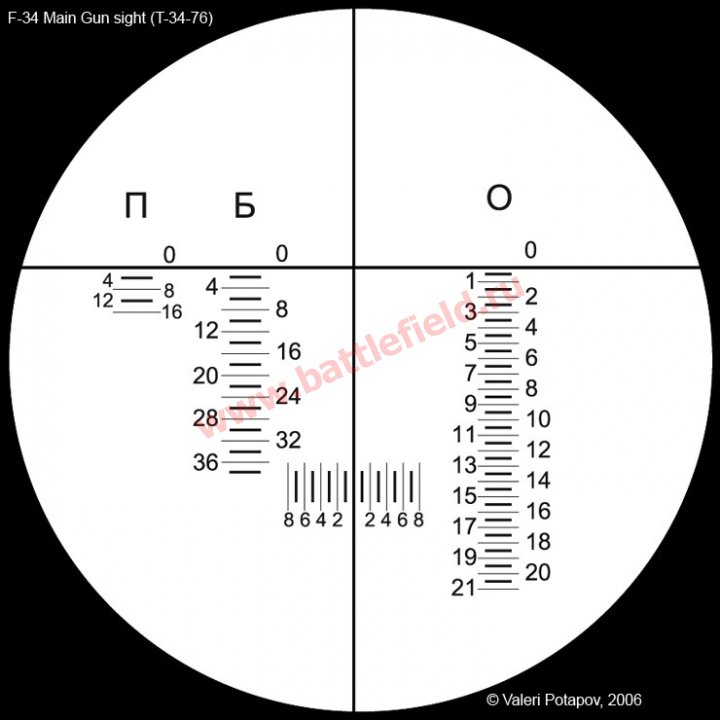

Прицельная сетка пушки Ф-34
