50-мм ротные минометы обр. 1938 и 1940 гг

Печать
Автор: Валерий Потапов
Впервые опубликовано 23.09.2005 14:37
Последняя редакция 13.07.2011 13:07
Материал читали 17782 человек
<< Пред. страница - Страница 2 из 2 - След. страница

50-мм миномет образца 1940 г.

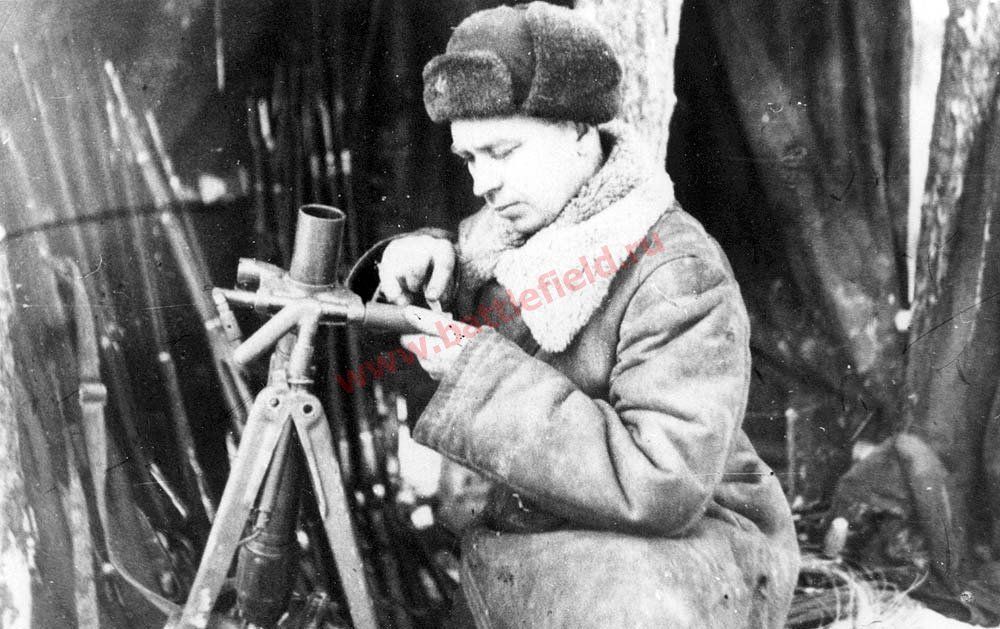

Ремонт 50-мм ротного миномета ...

В 1939-1940 годах 50-мм ротный миномет обр. 1938 г. был немного модернизирован с целью избавиться от некоторых эксплуатационных недостатков, выявленных в процессе применения.

Модернизированный вариант, получивший обозначение 50-мм ротный миномет обр. 1940 г., был испытан в январе 1940 года на финском фронте в расположении 85-го стрелкового полка 100-й стрелковой дивизии.

В миномете образца 1940 года уменьшена длина и упрощена конструкция дистанционного крана, в результате уменьшилась длина тела миномета с сохранением длины канала ствола. Плита миномета глубокой штамповки имела прикрытие (козырек) от газов, выходящих через дистанционный кран, что предотвращало ожоги расчета.

Амортизатор имел только один цилиндр. Шкала дистанционного крана соответствовала дальности. Ряд изменений был внесен в двуногу и ее механизмы.

Недостатки 50-мм миномета обр. 1940 г.:
1. Недостаточное крепление прицела;
2. Сбивание уровней прицела при работе поворотного механизма (еще большее, чем у миномета обр. 1938 г.)

Транспортировка ротных минометов обр. 1938 и 1940 гг.

На поле боя ротные минометы переносились во вьюках. Мины подносили бойцы по два лотка (по 7 мин в каждом).

На марше минометы перевозились на минометной повозке обр. 1938 г. (МП-38), на которой помещалось 3 ротных миномета, 24 лотка с минами (24х7=168 мин) и ЗИП. Минная повозка МП-38 была рассчитана исключительно для конной тяги одной лошадью, хотя и подрессорена. Повозка и ее колеса деревянные.

В горно-стрелковых частях применялся конский минометный вьюк с одним минометом и восемью лотками (8х7=56 мин).

Опыт войны с Финляндией показал, что для транспортировки минометов по снегу и болотам хорошим средством является волокуша (лодка).

Боекомплект

Боекомплект 50-мм минометов обр. 1938 и 1940 гг был абсолютно одинаковым и состоял из осколочной стальной шестиперой мины 0-822 и осколочной чугунной четырехперой мины 0-822А.

ТТХ 50-ММ МИНОМЕТОВ ОБР. 1938 и 1940 ГГ.
Параметр обр.1938 обр.1940
Калибр, мм 50 50
Масса миномета в боевом положении, кг 12 9
Масса миномета в походном положении, кг 17 13
Углы ВН, град. +45° +75° +45° +75°
Угол ГН, град.
Дальность стрельбы при угле 45°, м 800 800
Дальность стрельбы при угле 75°, м 200 60
Нач. скорость макс., м/с 95 95
Нач. скорость мин., м/с 65 32
Скорострельность, выстр/мин 32 32
Расчет, чел. 2 2
БОЕПРИПАСЫ ДЛЯ 50-ММ РОТНЫХ МИНОМЕТОВ ОБР.1938, 1940 и 1941 ГГ.
Индекс Тип Масса, кг Масса ВВ, кг Взрыватель Число стабилизаторов
ОСКОЛОЧНЫЕ, ФУГАСНЫЕ
О-822 Осколочная 0,922 0,09 М-50 6
О-822А Осколочная 0,862 0,09 МП 4
ЗАЖИГАТЕЛЬНЫЕ
нет
ДЫМОВЫЕ
нет
ОСВЕТИТЕЛЬНЫЕ
нет

Источники: "50-мм миномет образца 1938 года. Руководство службы", 1941
А.Широкорад "Отечественные минометы и реактивная артиллерия", 2000
В.Шунков "Оружие Красной Армии", 1999
